Dressador de Rebolo

DRESSADOR DIAMANTADO GEOLIT: Utilizados para manter a formas geométricas (perfis) do rebolo, retificando e corrigindo os perfis em rebolos de óxido de alumínio ou carbureto de silício, eliminando os grãos abrasivos, imperfeições e cavacos incrustados entre os grãos, deixando novamente em sua forma originalmente geométrica.

DRESSADORES DIAMANTADO GEOLIT: Fabricados em todos os tipos disponíveis no setor metal-mecânico.

Os mais usuais são:

DRESSADOR PONTA ÚNICA GEOLIT - Fabricados em diamante natural "em bruto" com hastes disponíveis paralela ou cone morse de acordo com o encaixe do suporte. O tamanho da pedra é determinado pelas dimensões do rebolo a ser dressado.

DRESSADOR CONGLOMERADO GEOLIT - Fabricados em diamante aglomerado em liga metálica e geralmente às vezes proporciona maior durabilidade e vantagens no custo, porém é recomendado em rebolos largos pois várias pedras atuam simultaneamente. estão disponíveis em diversas formas.

DRESSADOR DE DIAMANTE LAPIDADO GEOLIT - Muito utilizados em várias formas, tais como: diaform, norton, fortuna, landis,múltiplos, lapidados paralelo, lapidados cone morse, entre outros.

DURÔMETRO DIAMANTADO (MEDIDOR DE DUREZA) GEOLIT - Muito utilizados em ensaios de dureza, penetrando no material e medindo a capacidade do material até mesmo por amostragem na linha de produção para manter o padrão do material exigido. Durômetros diamantados GEOLIT possui diversos tipos para máquinas que estão disponíveis no mercado, tais como: sistema rockwell, vickers, alpha, testor e briro. Em alguns casos é necessário que seja feito sob encomenda de acordo com o peso da penetração a ser executada com o equipamento do cliente, bem como com os ângulos e modelos.

Imagens

Dressador e Retificador Geolit


Condição de trabalho:

  • Profundidade: 0,032mm por passada
  • Avanço: 0,03mm a 0,15mm por volta
  • Refrigeração: abundante

    • Como evitar o desgaste excessivo do dressador:

    • Montar a haste o mais curto possível
    • Evitar golpes e choques
    • Girar o retificador + ou - 90º em intervalos regulares
    • Em função do Diâmetro e largura do rebolo a ser dressado conforme a tabela abaixo:

    O retificador deve ser montado com um ângulo de + ou - 15º em relação ao eixo horizontal do rebolo

    Tabela de Aplicações
    Diâmetro do Rebolo
    mm.
    50
    75
    100
    125
    150
    200
    225
    250
    300
    325
    350
    400
    450
    500
    550
    600
    650
    700
    750
    800
    pol.
    2"
    3"
    4"
    5"
    6"
    8"
    9"
    10"
    12"
    13"
    14"
    16"
    18"
    20"
    22"
    24"
    26"
    28"
    30"
    32"
    Peso do Diâmetro (em quilates)
    0.10
    0.15
    0.20
    0.25
    0.30
    0.40
    0.45
    0.50
    0.60
    0.70
    0.75
    0.80
    0.90
    1.00
    1.25
    1.50
    1.75
    2.00
    2.50
    3.00
    Número da Ferramenta.
    000
    00
    0
    1
    2
    3
    4
    5
    5A
    5B
    6
    6A
    6B
    7
    8
    9
    9A
    10
    11
    12


    Retificadores naturais

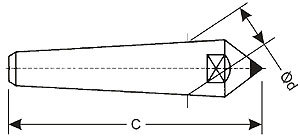

    Cone morse
    CM
    C
    Ød
    Ref.
    0
    32
    9,05
    RCM0
    1
    49
    12,7
    RCM1

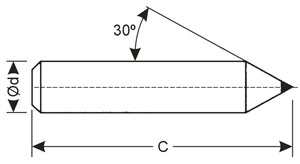

    Paralelo
    c
    Ød
    Ref.
    60
    10
    RP10
    60
    12,7
    RP12

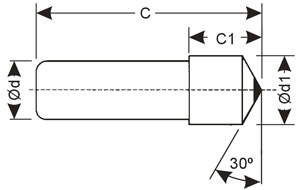

    Norton
    C
    C1
    Ød
    Ød
    Ref.
    45
    15
    12,7
    15
    RN15
    47,3
    12,7
    10
    12,7
    RN12,7



    Retificadores Lapidados
    Para perfilar rebolos
    Diform
    Â
    Raio
    30
    0,125
    30
    0,250
    40
    0,125
    40
    0,250
    40
    0,500
    60
    0,125
    60
    0,250
    60
    0,500
    Fortuna
    Landis



    Durômetros
    Ensaio de Dureza - Sistema Rockwell 120º

    Sistema Rockwell - Diamante natural em forma de cone, com ângulo de 120º e rio de 0,2 mm. A haste varia de acordo com os dispositivos de fixação dos diversos fabricantes de aparelho de medição

    Sistema Vickers - Diamante natural lapidado com ângulo de 136º
    Retificadores Rotativos (Roletes)





    Retificadores múltiplos Retificadores Conglomerados

    Formato
    Diâmentro do Rebolo
    mm
    polegadas
    Ø5x5
    50
    2"
    75
    3"
    100
    4"
    125
    5"
    Ø5x8
    150
    6"
    200
    8"
    225
    9"
    250
    10"
    300
    12"
    8x6x5
    325
    13"
    350
    14"
    400
    16"
    Ø 8x8
    450
    18"
    500
    20"
    10x6x8
    550
    22"
    600
    24"
    Ø 10x10
    650
    26"
    700
    28"

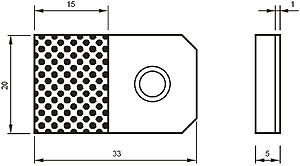

    Fliesen
    Ferramentas para Perfilar (Diamantes Posicionados)
    *As ferramentas acima são fornecidas em hastes paralelas, cônicas ou sob desenho.
